POE以太網供電技術的發展勢頭十分強勁，這一技術可簡化用電設備的安裝和部署，省去了需要設置獨立輸電的專用線?，F(xiàn)如今，POE以太網供電技術應用十分廣泛，在安防、通信以及智能電網等工業系統，用以實現系統內的數據、視頻傳輸、流量控制、以及通過總線實現供電。但由于工業以太網工作環境的嚴苛，對于POE以太網供電端口的浪涌及靜電防護必不可少，接下來電路保護器件廠家東沃電子（DOWOSEMI）下面就POE以太網供電端口浪涌保護防護方案做個介紹：

1.供電端設備PSE浪涌保護方案

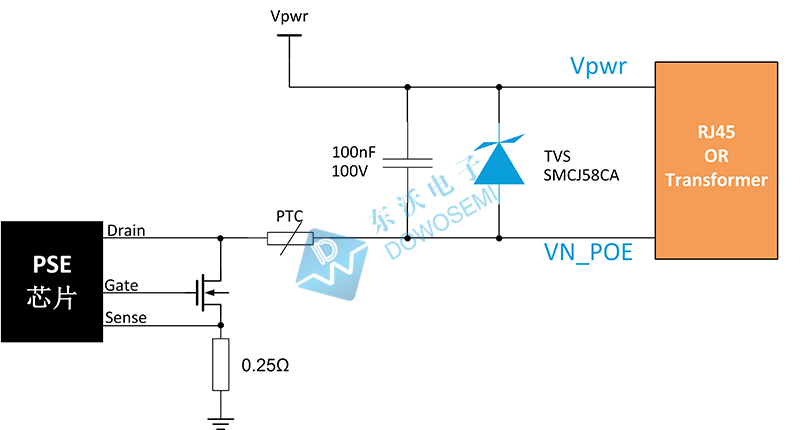

首先看到供電端設備PSE端，主要包含PSE芯片，MOS管（有些PSE芯片MOS管是集成在芯片里面的），自恢復保險絲，還有TVS管，一般這個TVS管保護電壓是58V的。這個電阻是用來檢測POE傳輸?shù)碾娏鞯?，一般是零點幾歐姆。Vpwr網絡和VN_POE信號接到網絡變壓器中心抽頭或者RJ45。

2.受電端設備PD浪涌保護方案

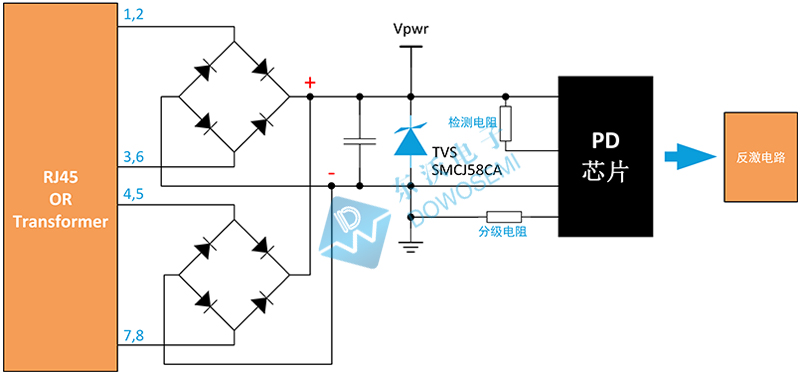

受電端設備PD端會有兩個整流橋，一個接在網線1236對應的網絡變壓器的中心抽頭，另一個接網線4578對應的網絡變壓器中心抽頭或者RJ45的4578引腳，這兩個整流橋的目的是無論12和36，45和78為正還是負，都會保證上面為正下面為負。然后PD芯片還會作為后面反激電路的控制芯片，把POE標準的37-57V降到我們板級需要的12V或者其它電壓。

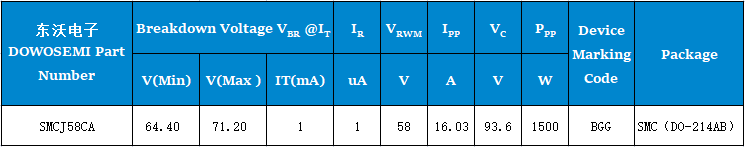

方案優點：無論P(yáng)SE或PD端電路設計，針對電源輸入接口及輸出POE交換芯片都需要進行浪涌防護應用，推薦使用國產TVS管品牌廠家東沃電子的TVS瞬態抑制二極管SMCJ58CA，雙向防護、工作電壓58V、最小擊穿電壓64.4V、反向漏電流1μA、峰值脈沖功率1500W，ESD防護等級滿足IEC61000-4-2標準±15kV（空氣放電）/±8kV（接觸放電），以下是東沃電子TVS二極管SMCJ58CA的主要電氣參數：

關于POE以太網供電系統浪涌保護方案就分享到這兒，想了解更多信息，歡迎廣大新老客戶前來東沃電子咨詢，1對1免費為您服務： 137 5773 6996  余 工
