Near Field Communication，簡稱：NFC，中文名稱：近場通信，是一種短距離高頻的無線電技術，能夠?qū)崿F(xiàn)近距離無線通訊和數據交換，是由非接觸式射頻識別（RFID）及互連互通技術整合演變而來的。NFC設備是一種方便、快捷的無線通訊技術，可以為用戶提供更加便利的生活體驗，并為企業提供更多的商業機會。使用了NFC技術的設備（例如移動電話）可以在彼此靠近的情況下進行數據交換，利用移動終端可實現移動支付、電子票務、門禁、移動身份識別、防偽等應用。

值得一提的是，近場通信NFC設備接口的ESD靜電放電浪涌保護非常重要，因?yàn)镋SD靜電放電浪涌會對NFC設備運行帶來不利的影響，甚至導致設備損壞。在近場通信NFC設備接口中，電荷會在設備的金屬部件上積累，并在接口周圍產生電場，容易引起靜電浪涌。保護近場通信NFC設備接口免受靜電放電浪涌威脅和損壞的方法有很多，其中選用TVS/ESD二極管來做靜電防護最常見，也是最有效、性價比高的方案。那么，近場通信NFC設備接口靜電保護選什么型號的TVS/ESD二極管好呢？

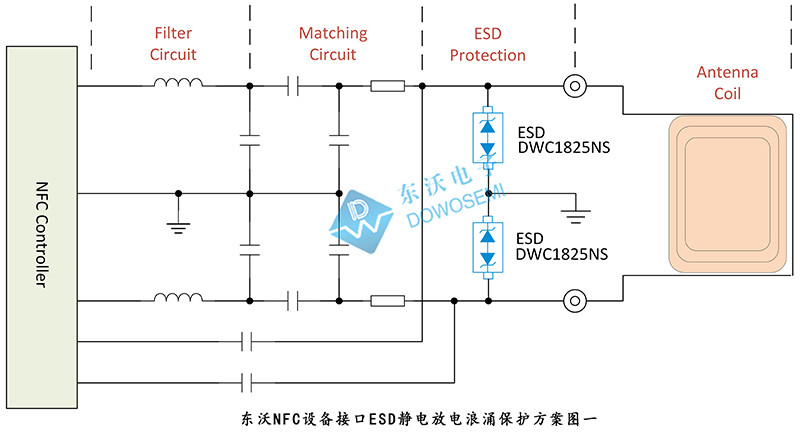

東沃NFC設備接口ESD靜電放電浪涌保護方案圖

東沃NFC設備接口ESD靜電放電浪涌保護方案說明

從方案圖一可知，東沃電子技術選擇把TVS/ESD二極管安放在天線端，選用了DWC1825NS靜電保護器件。從方案圖二中可知，東沃電子技術選擇把TVS/ESD二極管安放在濾波電路和匹配回路之間，還是選用了DWC1825NS靜電保護器件。TVS/ESD二極管DWC1825NS，工作電壓18V、峰值脈沖電流7A、DFN0603封裝；采用Snap-back技術，回掃電壓低至2.5V，可以極大保護NFC設備接口芯片的安全；結電容低至0.6pF，適合高頻段天線的信號傳輸；符合IEC 61000-4-2 ±15kV（接觸）、±18kV（空氣）標準。當然，在NFC設備接口ESD靜電放電浪涌防護也可以選用TVS/ESD二極管DWC2425NS（工作電壓22V、回掃電壓低至3V、峰值脈沖電流4A、結電容0.45pF、DFN0603封裝）。

東沃NFC設備接口ESD靜電浪涌保護器件參數

1）東沃TVS/ESD二極管DWC1825NS參數

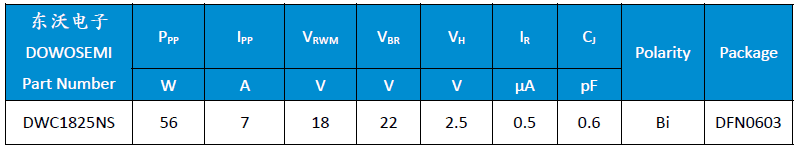

查看東沃電子“ESD-DWC1825NS Datasheet”規格書可知：

2）東沃TVS/ESD二極管DWC2425NS參數

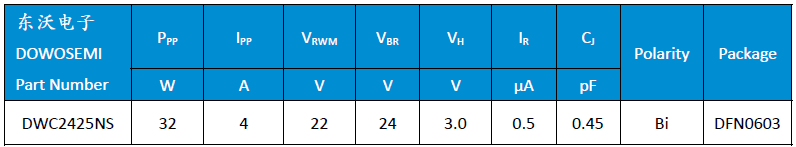

查看東沃電子“ESD-DWC2425NS Datasheet”規格書可知：

由此可知，TVS/ESD二極管DWC1825NS和DWC2425NS對ESD事件的耐受能力足夠高，能承受IEC 61000-4-2接觸模式15kV的ESD攻擊；DFN0603封裝，尺寸足夠小，在PCB設計上兼具高集成度及高靈活性的優勢；結電容足夠小，避免信號受到干擾；所提供的鉗位電壓足夠低，除了提供受保護電路免于遭受靜電放電的沖擊而造成永久的損傷，還能夠確保信號傳輸不會受到ESD靜電放電的干擾。

以上是東沃近場通信NFC接口ESD靜電放電浪涌保護經典方案圖，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS/ESD二極管DWC1825NS和DWC2425NS，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
