CAN總線保護TVS二極管陣列選型

發表日期:2020-12-18瀏覽:2691

盡管CAN總線具有很強的抗干擾能力,但是在實際應用中,其仍然會受到靜電以及浪涌的干擾。要知道,浪涌是幾種瞬態騷擾中能量最高之一,其過電流很大,可達到kA級別,浪涌過電壓和過電流會嚴重地造成CAN總線電路損壞,影響相關設備的正常運行。為了提高CAN總線抗浪涌防護能力,電子工程師會選用各種電路保護器件(如:TVS二極管陣列、陶瓷氣體放電管、壓敏電阻等)為其保駕護航。接下來,重點介紹幾種比較常用的CAN總線保護TVS二極管陣列。

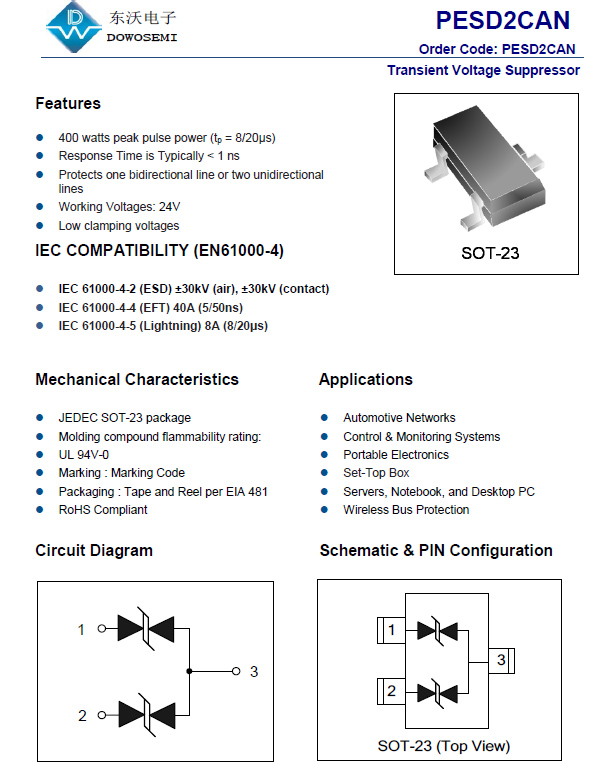

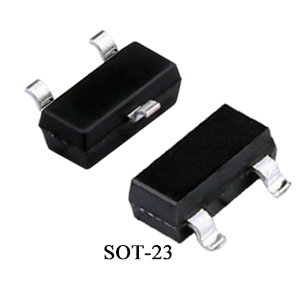

1)PESD1CAN/PESD2CAN
PESD1CAN/PESD2CAN采用小型SOT-23表面貼裝設備(SMD)塑料封裝,設計用于保護兩條車用控制器局域網(CAN)總線免除靜電放電(ESD)和其他瞬態電壓導致的損壞。

400瓦峰值脈沖功率(tp=8/20μs)
SOT-23封裝
響應時間通常小于1ns
Protects one bidirectional line or two unidirectional lines
工作電壓:24V
低箝位電壓、低結電容
Solid-state silicon avalanche technology
IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 8A (8/20μs)Molding compound flammability rating:UL 94V-0
符合RoHS

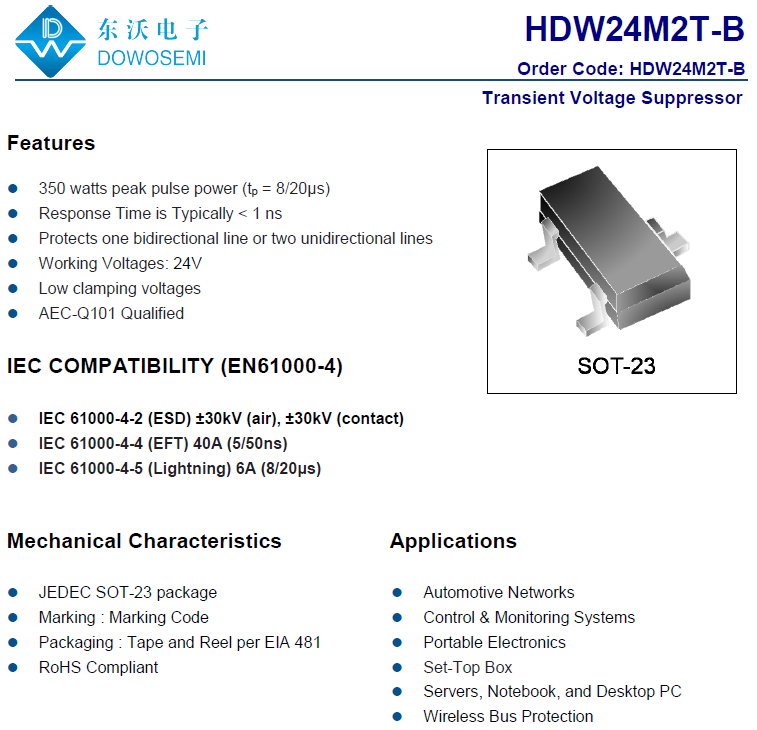

2)HDW24M2T-B
350 watts peak pulse power (tp = 8/20μs)
Response Time is Typically < 1 ns
Protects one bidirectional line or two unidirectional lines
Working Voltages: 24V
JEDEC SOT-23 package
Low clamping voltage
IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 6A (8/20μs)
AEC-Q101 Qualified
RoHS Compliant

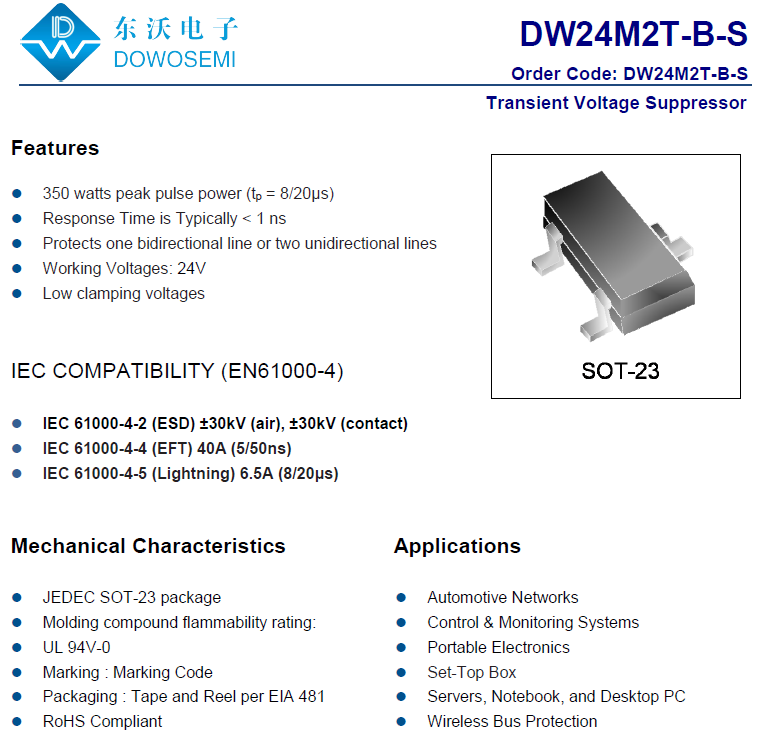

3)DW24M2T-B-S
350 watts peak pulse power (tp = 8/20μs)
JEDEC SOT-23 package
Response Time is Typically < 1 ns
Protects one bidirectional line or two unidirectional lines
Working Voltages: 24V
Low clamping voltages
IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 6.5A (8/20μs)
RoHS Compliant


在CAN總線浪涌靜電保護中,PESD1CAN、PESD2CAN、HDW24M2T-B、DW24M2T-B-S這四種TVS二極管陣列是市場中應用比較多的電路保護器件,市場應用成熟、穩定、高可靠性。具體選用哪種TVS二極管陣列為CAN總線安全保駕護航,還需在技術的指導下完成。
