汽車級防浪涌過壓防護器件之一——SM8S33A單向TVS瞬態抑制二極管，網上關于這顆料的詳細介紹有很多，但是它們都是比較零散的，不夠全面。接下來，TVS二極管廠家杭州東沃電子（DOWOSEMI）針對SM8S33A這顆料全面為您進行詳解，希望能夠幫助到迷茫之中的您！

查閱東沃電子“TVS-SM8S Series Datasheet”，SM8S系列型號有：SM8S10A、SM8S11A、SM8S12A、SM8S13A、SM8S14A、SM8S14CA、SM8S15A、SM8S15CA、SM8S16A、SM8S16CA、SM8S17A、SM8S17CA、SM8S18A、SM8S18CA、SM8S20A、SM8S20CA、SM8S22A、SM8S22CA、SM8S24A、SM8S24CA、SM8S26A、SM8S26CA、SM8S28A、SM8S28CA、SM8S30A、SM8S30CA、SM8S33A、SM8S33CA、SM8S36A、SM8S36CA、SM8S40A、SM8S40CA、SM8S43A、SM8S43CA、SM8S48A，其中SM8S33A是SM8S系列TVS管型號之一，接下來東沃電子從SM8S33A特性、參數、應用三方面來解說：

【特性】

1）雙向極性，DO-218AB出色的鉗位能力；
2）玻璃鈍化芯片；
3）高浪涌能力，峰值脈沖功耗可達6600W；
4）低正向壓降和低漏電流；
5）TJ = 175℃，適用于高可靠性和汽車要求
6）符合 ISO 7637-2 5a/5b 和 ISO 16750 負載
7）滿足AEC-Q101標準
8）符合RoHS標準

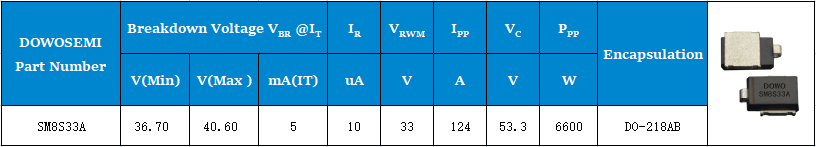

【參數】

√ 峰值脈沖功率：6600W
√ 最小擊穿電壓：36.7V
√ 最大擊穿電壓：40.6V
√ 測試電流：5mA
√ 漏電流：10uA
√ 工作峰值反向電壓：33V
√ 峰值脈沖電流：124A
√ 最大鉗位電壓：53.3V

【應用】

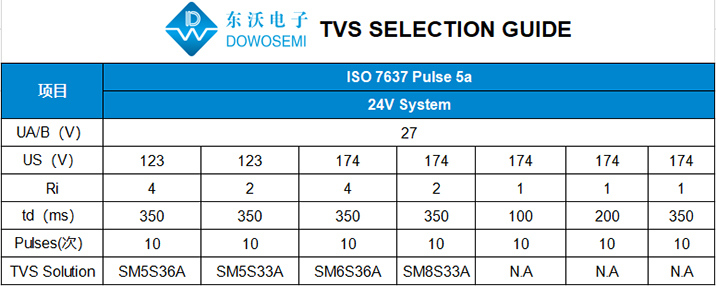

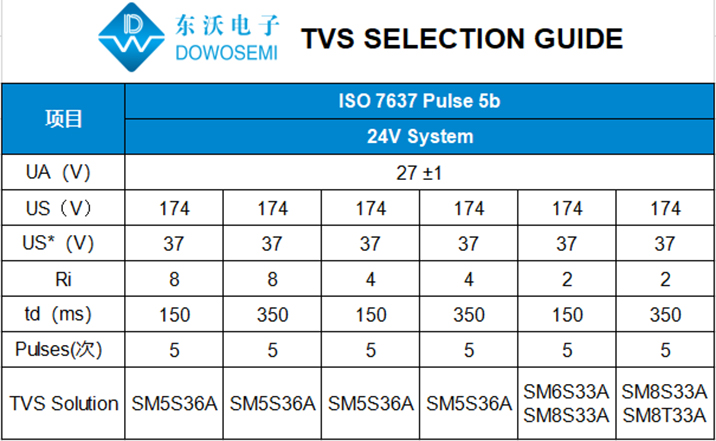

從上述介紹可知，SM8S33A是汽車級TVS管，屬于AEC-Q101保護器件。在實際應用中，SM8S33A常用于24V系統拋負載保護。眾所周知，在汽車電子系統所有脈沖中，拋負載是常見的，同時也是危害比較大的一種現象。關于汽車拋負載測試，常有客戶問ISO 7637-2與ISO16750-2有什么差異？哪個更嚴格？

查看ISO16750-2和ISO7637-2標準說明書可知，ISO 16750-2比ISO 7637-2更為嚴格。在拋負載測試時，ISO 16750-2標準要求10分鐘做10次測試，每兩次測試間隔1分鐘；而ISO7637-2標準需要做一次測試。在大多數新型交流發電機中，拋負載的電壓幅度可以通過安裝瞬態抑制TVS二極管而得到抑制。也就是說，針對汽車電子拋負載保護，最有效的方式可通過選用TVS管進行鉗位保護！有關12V或24V系統汽車拋負載測試及TVS二極管保護器件應用選型方面的知識，可咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
