100M(百兆)以太網口浪涌靜電保護經典方案圖
發表日期:2023-06-20來源:www.22f6.com瀏覽:1375
以太網Ethernet是一種計算機局域網技術。IEEE組織的IEEE 802.3標準制定了以太網的技術標準,它規定了包括物理層的連線、電子信號和介質訪問控制的內容。以太網是目前應用最普遍的局域網技術。以太網口,即我們平時所見的RJ45水晶頭接口,根據網速分類,可分為:百兆(100M)、千兆(1000M)、2.5G、5G、萬兆(10G)等。
以太網的電磁兼容性能關系到通訊設備的穩定運行。都知道,以太網口容易遭受雷擊浪涌、ESD靜電放電威脅,甚至損壞。為此,以太網口浪涌靜電防護成為了業內必然的選擇。關于以太網口浪涌靜電保護方案,不同電路保護器件公司設計的方案略有差異。電路保護器件廠家東沃電子設計的以太網口保護方案有:100M(百兆)以太網口浪涌靜電保護、1000M(千兆)以太網口浪涌靜電保護、1000(千兆)POE以太網口浪涌靜電保護、萬兆(10G)以太網口浪涌靜電保護。接下來,要分享是:東沃100M以太網口浪涌靜電保護方案電路圖。

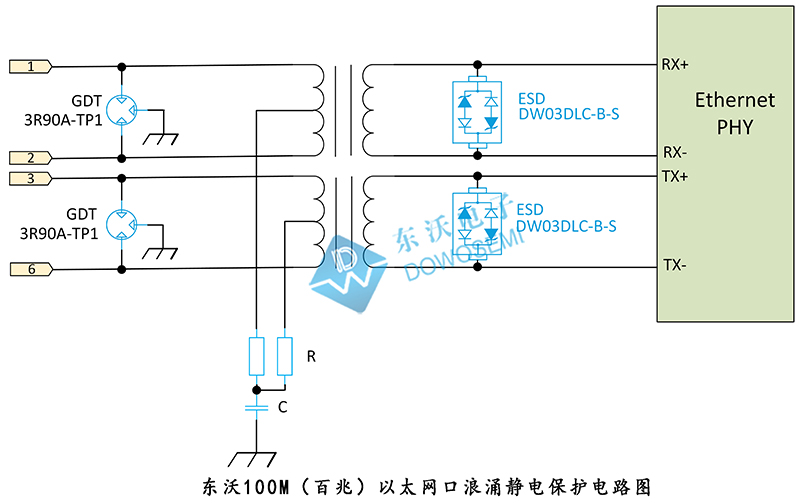

東沃100M(百兆)以太網口浪涌靜電保護方案圖
東沃100M(百兆)以太網口浪涌靜電保護說明
從方案圖可知,100M以太網口第一級防護東沃電子技術推薦選用陶瓷氣體放電管3R90A-TP1,將浪涌電流泄放到大地,或在放電管電極之內的惰性氣體電光弧以熱量形式消除。陶瓷氣體放電管共模差模全保護,適用于充分暴露的直接雷區。中間充分利用網絡變壓器的電感特性,起到去藕和隔離作用。第二級防護選用ESD靜電保護二極管DW03DLC-B-S,能夠?qū)埩舻念l率成分浪涌吸收,并且在IPP下鉗位電壓降到7V左右(@IP=1A),確保以太網芯片處于安全保護狀態。
符合標準:
IEC 61000-4-5 1.2/50μs & 8/20μs 阻抗(2Ω) 差模:6KV 共模:6KV IEC 61000-4-2 (ESD): ±15kV (air),±8kV (contact)。
東沃100M(百兆)以太網口浪涌靜電保護器件參數

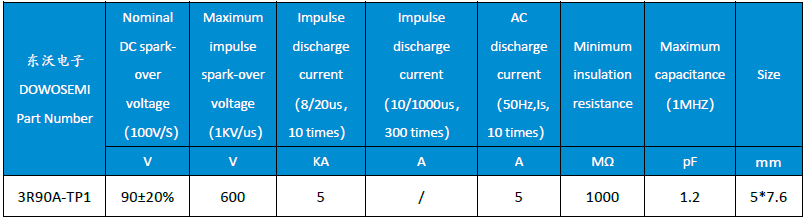

1)陶瓷氣體放電管3R90A-TP1參數
查看東沃電子“GDT-3R90A-TP1 Datasheet”規格書可知:

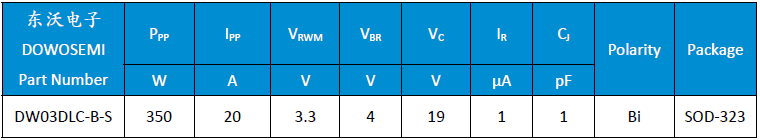

2)ESD靜電保護二極管DW03DLC-B-S參數
查看東沃電子“ESD-DW03DLC-B-S Datasheet”規格書可知:
以上是東沃100M以太網口浪涌靜電保護經典方案,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的電路保護器件3R90A-TP1和DW03DLC-B-S,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工。
