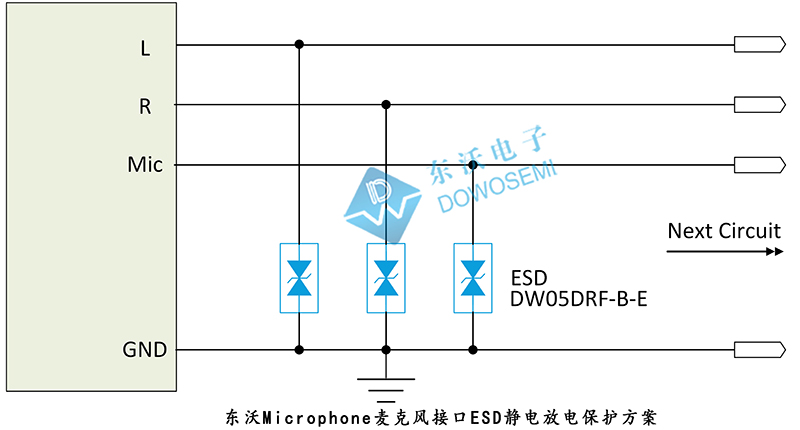

麥克風英文：Microphone，也是大家常說的話筒。Microphone麥克風是將聲音信號轉換為電信號的能量轉換器件。Microphone麥克風線路的標準信號最大值通常為5.5Vp-p，最大頻率低于10kHz。在該頻率下，不需要考慮抑制器的電容量。Microphone麥克風作為與人體接觸的設備，其接口容易受到ESD靜電放電電氣危害。為此，針對Microphone麥克風接口ESD靜電放電管問題，專業電路保護器件廠家及電路保護解決方案服務商東沃電子（DOWOSEMI）推薦選用ESD靜電保護二極管DW05DRF-B-E為Microphone保駕護航。東沃Microphone麥克風接口ESD靜電放電保護方案電路圖如下所示：

方案說明

從圖中可知，東沃電子選用封裝體積小、導通電壓精度高、響應速度快、鉗位電壓低、結電容低的ESD二極管做防護，保障Microphone麥克風免受浪涌電流影響，防止ESD靜電放電破壞，降低了嘯叫聲，確保輸出音頻信號的完整性。同時，在不影響數據傳輸?shù)那疤釛l件下，能夠滿足IEC 61000-4-2 Level 4 靜電放電防護需求，讓后端電路得到全面有效的保護。

器件參數

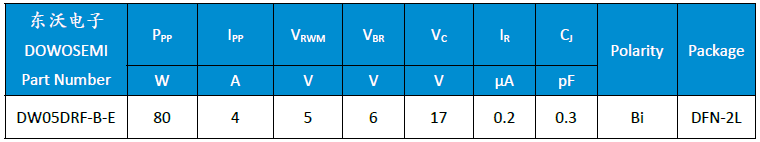

查閱東沃電子“ESD-DW05DRF-B-E Datasheet”產品規格書可知：

>> 峰值脈沖功率 (8/20μs)：80W
>> 峰值脈沖電流 (8/20μs)：4A
>> 反向工作電壓：5V
>> 最小擊穿電壓：6V
>> 鉗位電壓：17V
>> 漏電流：0.2uA
>> 結電容：0.3pF
>> ESD符合IEC 61000?4?2 (Air)：±18kV
>> ESD符合IEC 61000?4?2 (Contact)：±12kV
>> 封裝：DFN-2L
>> 工作溫度：?55°C to +125°C
>> 存儲溫度：?55°C to +150°C

以上是東沃Microphone麥克風接口ESD靜電放電保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的ESD二極管DW05DRF-B-E，品牌生產廠家東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
